ETAGEAR智能计算模块发布

  为了简化齿轮设计过程,我们结合多年设计经验特开发了智能计算模块,用户只需输入必要的齿轮基本参数即可为您计算出专业的结果。

  下面我们用一个实例来看下这个功能:

  打开软件,选择智能计算模块。

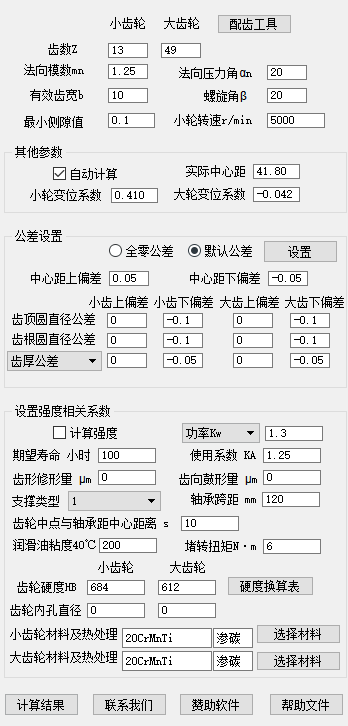

  1. 齿数13/49,模数1.25,压力角20°,齿宽10mm,螺旋角20°,最小侧隙设为0.1,小齿轮转速为5000r/min

  2. 在其他参数栏勾选自动计算。

  3. 公差设置里面输入加工公差,一般由加工方式和供应商能力决定。只进行理论值计算的话所有公差设为0即可。

  4. 如果模数参考样机或者以前的产品的话并不一定需要计算强度,我们不勾选计算强度即可。

  5. 点击下方的“计算结果”按钮即可完成参数计算。

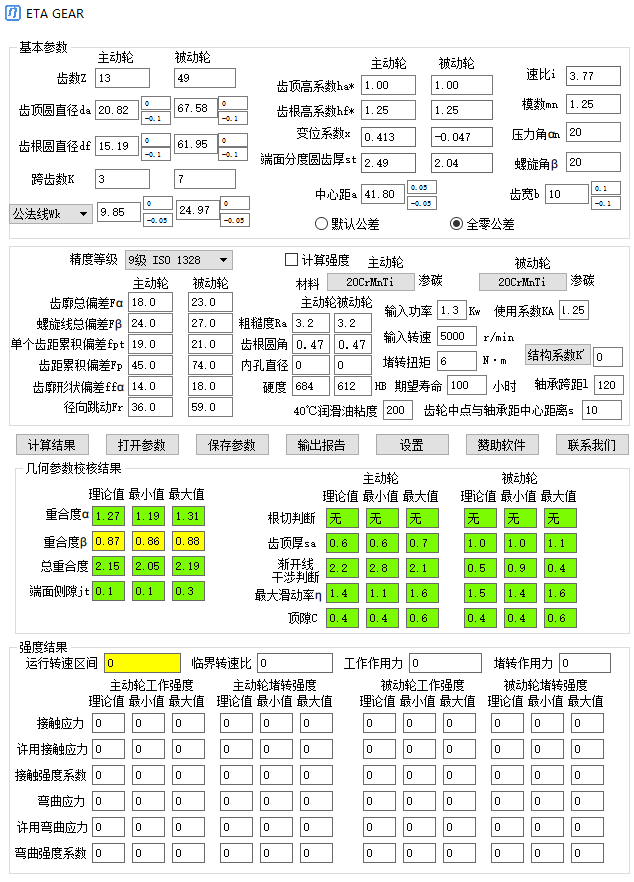

  我们怎么评价参数好坏呢?看表格中部的颜色显示就可以了,绿色表示肯定没有问题,黄色的需要工程师来判断了,一般情况下黄色显示也是可以使用的,除非是要求较高的齿轮传动。我们点击保存参数可以将参数保存到一个文件中,下次方便打开。有了参数我们就可以出图了,具体的怎么出图参见我们网站的相关文章。

  如果有任何问题欢迎各位发送邮件至service@etagear.com,我们会竭尽所能为您服务。

Presented by ETAGEAR

2016/9/4 0:00:00
