ETAGEAR新增模块 外啮合圆柱齿轮配凑中心距

在最新的版本中,ETAGEAR新增了一个模块———已知两个齿轮的参数计算其中心距。

在使用过程中,现有的齿轮我们可能会重新组合使用。而中心距定多少往往是我们需要计算的问题。同时组合后齿轮参数有没有问题也是我们关心的事项。 ETAGEAR新开发了一个计算模块来解决这个问题。

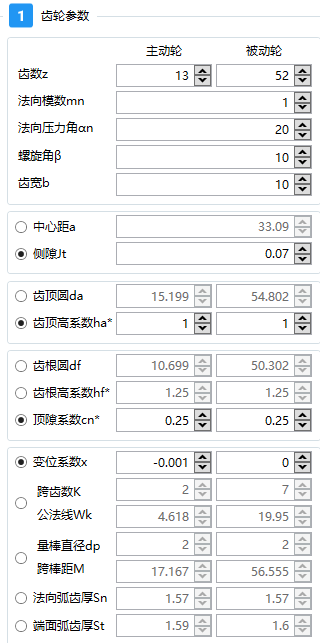

第一步输入齿轮参数:

您已知什么参数就输入什么参数。输入完成后点击“计算参数”按钮,模块就会帮您计算出来其他您没有输入的项目。

除了齿数、模数、压力角、螺旋角、齿宽这几个基本参数,中心距和侧隙需要二选一输入。您输入想要的侧隙,软件就会帮您计算得到对应的中心距了。如果您输入的是中心距,那么软件会帮您计算其对应的侧隙。我们的模块是支持有侧隙计算的。而现在市面上绝大部分都只能进行0侧隙换算。0侧隙和有侧隙的中心距是不一样的。其反算出来的重合度、滑动率干涉情况等等0侧隙和有侧隙的也会有差别。

齿顶圆和齿顶高系数二选一输入即可。软件会在点击“计算参数”按钮后帮您进行换算。

齿根圆、齿根高系数、顶隙系数三选一输入即可。软件会在点击“计算参数”按钮后帮您进行换算。

变位系数、公法线、跨棒距、齿厚等五选一即可,他们都是一一对应的。软件会在点击“计算参数”按钮后帮您进行换算。

所以总体来说,第一步要做的就是输入我们已知的齿轮参数。

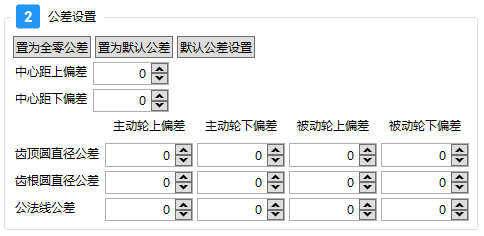

第二步就是设置公差。将您的齿轮的加工公差输入进去。计算的时候软件会帮您计算齿轮的极限值。

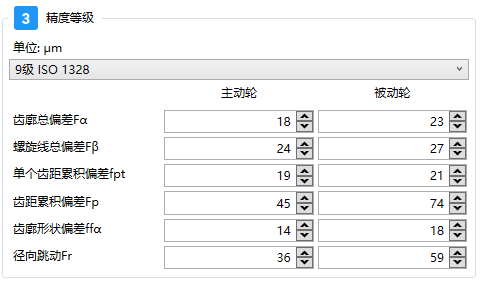

第三步是选择齿轮精度。这一步是关系到齿轮强度计算的。如果您不打算计算齿轮的强度,那么这一步可以跳过。

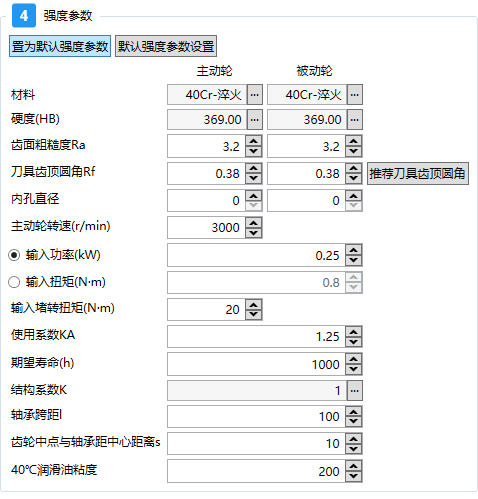

第四步是齿轮强度计算需要输入的其他参数。如果您需要进行强度计算按照要求输入即可。

如果只进行几何校核输入第一步和第二步参数即可。

如果进行强度计算,那么四步都需要输入。

输入完毕后点击“计算参数”按钮。

在这个模块中结果输出有3个地方:

  1. 是第一步的齿轮参数框内的数值。软件会帮您计算那些没有输入的项目内的数值。我们要的新中心距就在这里查看。我把齿轮参数都调整为了标准齿轮(变位系数为0,齿顶高系数1,顶隙系数0.25),侧隙需要0.07mm,计算后软件告诉我们其中心距在33.09的时候能满足上面的要求。

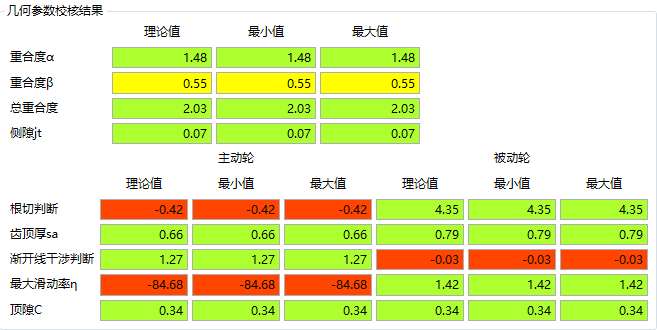

  1. 输出的第二个地方就是几何校核结果了。如果重新组合的齿轮参数存在不合理的地方那么软件会帮您显示出来。如果存在问题,那么建议您可以考虑下借用其中一个,另一个重新设计的可能性。这样也能避免您做出来才发现不合适而产生经济损失。 我们看到中心距和侧隙满足要求了,但是其他条件项目是否ok呢?
  1. 输出的第三个地方就是强度结果了。可以判断新的组合的齿轮强度在新的工况下是否强度足够。建议和老的齿轮的接触安全系数SH与弯曲安全系数SF对比。

强度没有一个绝对的说哪个值一定OK,哪个值一定不OK。因为在计算过程中我们会有很多估算的值。所以强度计算比较可靠的一个评价方法就是与前面的产品进行对比。SH和SF两项比较接近说明两者的寿命就是比较接近的。

Presented by ETAGEAR

2017/11/21 19:36:00
