等距螺旋锥齿轮--一种专用于模具生产的锥齿轮

作者:茅国兴  ETAGEAR齿轮技术总监

锥齿轮的类型很多,比如格里森弧齿锥齿轮,奥利康的摆线齿等等。那么多不同的齿制的存在其本质上是因为有这么多的不同的锥齿轮的加工原理存在。

能用模具加工的锥齿轮,目前实际应用中最常见的应该是直齿锥齿轮。因为其他齿制不是为模具生产锥齿轮而开发的,所以在用模具生产时如何脱模是最大的问题。他们在脱模时或多或少的都会有干涉存在,特别是小齿轮,因为在轴向上他们的螺距不相同。目前的研究结论大多是硬挤,但是硬挤出来的齿面往往精度不高或者有其他影响使用的问题。所以很少有厂家使用模具生产螺旋锥齿轮。

在这里我们向大家推荐一种等距螺旋锥齿轮。这种齿制的锥齿轮在轴向上的螺旋线是等螺距的。这样我们只需使用圆柱斜齿轮的脱模结构就能对锥齿轮进行脱模了。

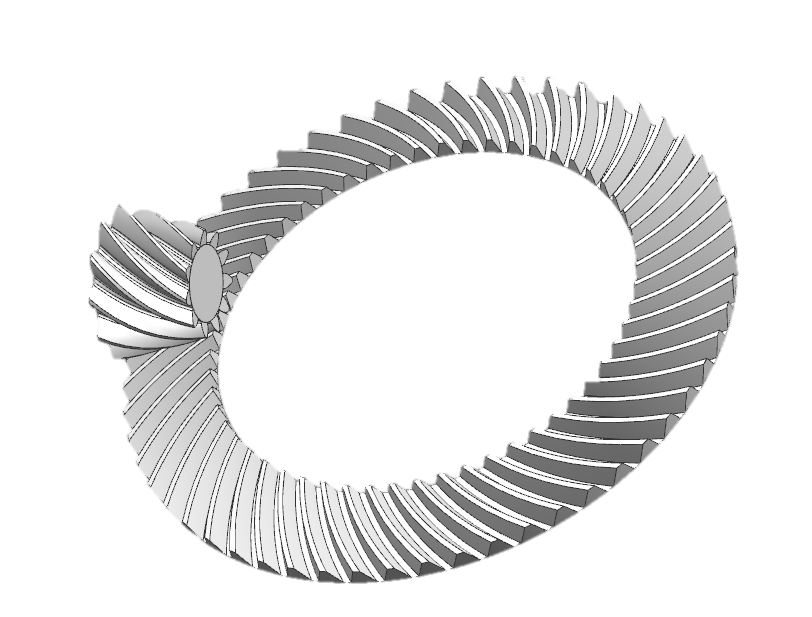

实例一:

实例二:

从上面可以看出等距螺旋锥齿轮的外形和弧齿锥齿轮的外形是非常像的。因为这种齿制本质上就是对弧齿锥齿轮的改造,将螺旋线调整为等螺距的,使得模具能顺利脱模。

一般等距螺旋锥齿轮的小齿轮需要旋转出模,大齿轮直接上下出模即可。

如果大家对这种齿制有兴趣可以点击下面的链接下载一个实例,模拟看是否能顺利出模:http://other.etagear.com/3dcase.rar

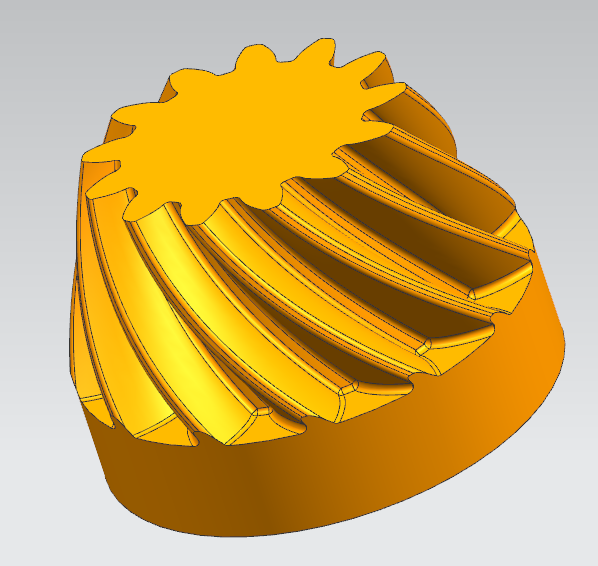

    实例是一个stp文件,内容如下所示:

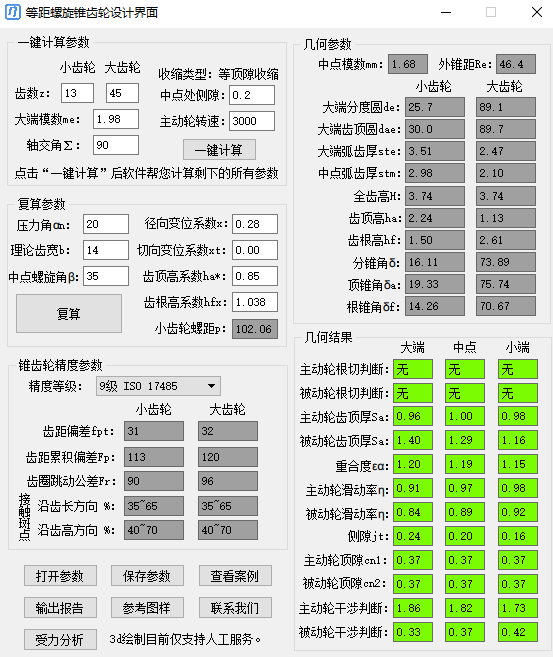

实例的具体参数可以参考下图中的小齿轮参数:

目前等距螺旋锥齿轮的参数计算模块已经放在免费版和专业版上了,但是3d造型模块我们还在开发中。如有需要3d造型的请联系我们的人工服务。

等距螺旋线3d造型的人工服务淘宝链接:https://item.taobao.com/item.htm?id=13630182490

您也可以通过发送邮件与我们联系,邮箱地址:service@etagear.com
